BH双组份聚硫建筑密封胶（膏）

我公司生产的双组份聚硫建筑密封胶（膏），它具有合成橡胶的性能，又有某些塑料的特性，耐水浸泡、耐湿热、耐油、耐溶剂、耐腐蚀、耐酸碱、耐氧、耐臭氧、耐光和耐候性、对气体和蒸汽不渗透，常温下不发生氧化，不易变色，收缩率小，对金属和非金属材料均有良好的粘合性，并具有良好的低温屈挠性能，使用温度范围-40-90℃， 使用寿命可达50年以上。

基于以上性况，从检索技术资料的过程中了解到，聚硫材料性能优越，用途广泛。例如：1947年美国将聚硫用于加里福尼亚电报大楼嵌缝防水，至今已有58年。前苏联用聚硫维修克里姆林宫的漏水。我国用聚硫维修天安门城楼和用于猫儿洞的堵漏。从实际使用情况证明，聚硫综合性能优良，特别是使用寿命长达30年以上（在美国实际使用年限已达50年以上），是一种具有良好发展的密封材料。本公司开发引进了聚硫建筑密封胶的生产技术，率先生产出产品，并推向市场。产品质量和国内市场占有率处于领先地位。

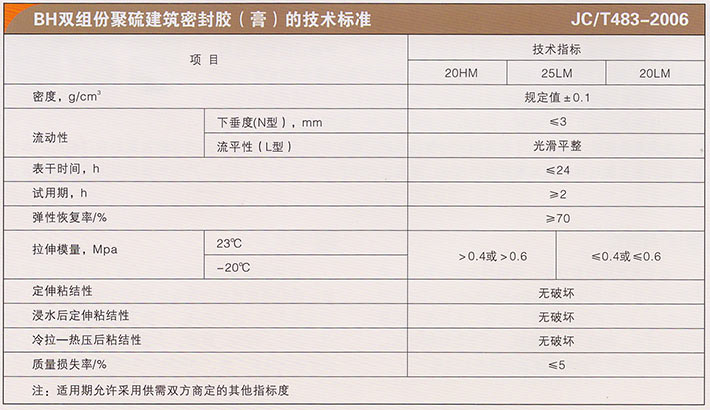

产品特性
本品为双组份膏状物，两组份有明显色差，便于混合均匀。使用比例为A:B＝100:8-12，可施胶时间为2-6小时。产品属中性、无毒、无污染、防腐防菌、耐水、耐油、耐弱酸碱，抗老化性能优越。使用寿命长具有卓越的防渗漏粘接密封性能。

适用范围
双组份聚硫建筑密封胶（膏）的结合性能优越，是贮液构筑物伸缩缝理想的防水密封材料。特别适用水厂、污水处理厂、地下防水接缝、飞机跑道、电厂、地铁、隧道、水渠、大型水利工程等混凝土的接缝施工缝，伸缩缝嵌缝的防渗漏密封。

施工方法：
双组份聚硫建筑密封胶（膏）施工简单，操作方便，但操作必须严格按操作规程施工，才能达到充分固化和良好力学性能。

1.基层清理。
必须将基层杂质、油污清理干净，做到平整、干净、干燥。

2.双组份聚硫建筑密封胶（膏）的配制。
将聚硫建筑密封胶A组份和固化剂B组份以10：1-1.2（重量比）的比例严格计量再将两个组份充分搅拌均匀，人工搅拌时候不少于8分钟，用手提电钻或手枪搅拌不少于5分钟，以采用机械搅拌方法为宜，搅拌时间不长不宜短，以免因搅拌不均匀造成局部固化不完全而达不到防水密封效果。B组份应根据气候温度适当调整用量，一般夏季1份，冬季1.2份，春、秋季1.1份，配制好的材料应在2小时内用完，否则慢慢增稠造成施工困难和降低性能，因此，应注意用多少配多少，否则因配多了用不完而造成浪费。

3.聚硫建筑密封胶（膏）的施工。
用30mm宽的油灰刀将配制好的聚硫膏在缝两侧先刮涂一遍，第二次在缝中刮填聚硫诨号以所需要高度。要求压紧刮平。小缝还可以用注胶枪施工，施工时要防止带入气泡而影响强度和水密性。

4.施工质量的检查。
施工完毕后应对接缝进行全面检查，如有漏刮、不平、下垂等应及时修补整齐。

5.固化前的保护。

聚硫膏表面干时间为24小时，但7天后才达到80%强度，因此在聚硫膏未充分固化前，要注意保护，防止雨侵入，而降低性能，闭水试验一般要在施工7天后才进行。
